Marc-R+

Zweiflügeliges ausziehbares Tor

Produkt - Marc-R+
Feuerbeständigkeit:

EI 30 EI 60 EI 120

Gate-Dimension:

Maßgeschneidert auf den individuellen Kundenauftrag

MATERIALIEN ZUM HERUNTERLADEN

BESCHREIBUNG, KONSTRUKTION UND MERKMALE DES TORS

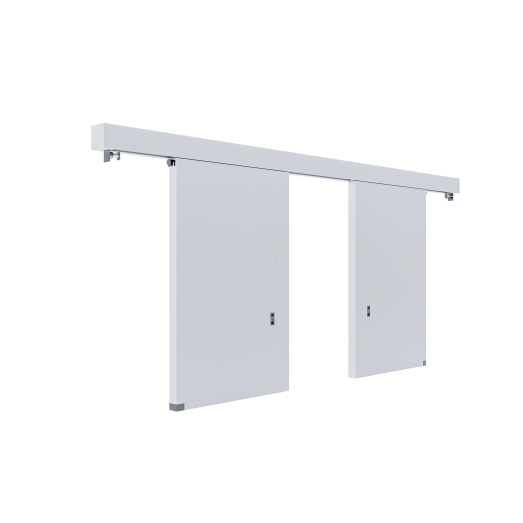

Das ausziehbare Brandschutztor Marc-R+ besteht aus folgenden Grundkomponenten: zwei Torflügel, Fahrwerk, Scharniere, Labyrinthteile und optional Durchgangstür.

Der Torflügel (100 mm dick für EI120 und 60 mm dick für EI60 und EI30) besteht aus vertikalen Paneelen mit einer Breite von 400 - 1200 mm, einer Rückwand, einer Bodensektion, Verstärkungen und einer Verkleidung aus dickem verzinktem Stahlblech.

Jedes Flügelpaneel besteht aus modifizierter, feuerfester Mineralwolle der Klasse A1, die innen mit Stahlstäben verstärkt ist (durch das europäische Patent Nr. W 02/079600A1 geschützte Lösung).

Das Fahrwerk besteht aus Stahldrehgestellen, einer Stahllaufschiene und einem doppelten Schließsystem mit Gegengewichten. Optional können die Tore mit elektrischen Antrieben vom Typ VIC ausgestattet werden.

Standardfarben RAL 7035, 9002, 9010 und 7016

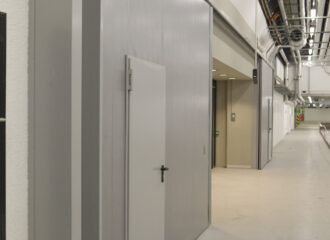

An ausziehbaren Toren kann eine Durchgangstür montiert werden. Die Tür ist serienmäßig mit einem Schnappschloss, einem Klinkenbeschlag / Klinke und einem Federscharnier ausgestattet. Die Türen können mit Panikbeschlägen (Schlösser, Hebel), einem System, das die Öffnung bei Bewegung des Torflügels blockiert, oder einem Türschließer mit Gleitschiene ausgestattet werden.

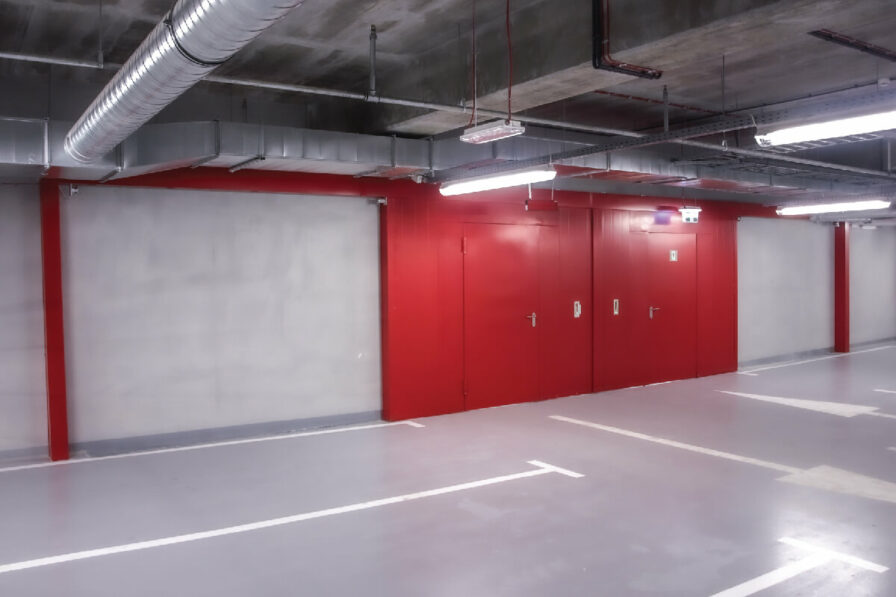

Zastosowanie produktu Marc-R+

ANWENDUNG

Ausziehbare Brandschutztore Marc-R+ dienen der Abtrennung von Brandzonen gemäß den geltenden Brandschutzvorschriften innerhalb und außerhalb von Gebäuden sowie auf den Wegen von Transportsystemen.

Sie werden vor allem in öffentlichen Gebäuden, Einkaufszentren, Produktionsstätten und Lagerhallen eingesetzt. Sie sind die ideale Lösung, wenn auf beiden Seiten der Öffnung Platz vorhanden ist.

Ausziehbare Tore können zusätzlich mit Türen ausgestattet werden und bei Platzmangel für den Torflügel kann das Tor als Teleskopsystem gefertigt werden.

Funktionsgrundsätze

In der Grundausführung wird der Torflügel durch die Schwerkraft mit Hilfe eines Gegengewichts geschlossen. Eine an die Brandmeldezentrale angeschlossene elektromagnetische Feststellvorrichtung hält das Tor in der offenen Position. Im Brandfall löst die Zentrale die elektromagnetische Feststellanlage aus, die Torflügel schließen den Durchgang zwischen den Brandzonen und das Tor wird manuell geöffnet. Es besteht die Möglichkeit, das Tor mit einem Antrieb auszustatten - in diesem Fall erfolgt das Öffnen und Schließen des Tores mit Hilfe des Antriebs. Es ist auch möglich, auf das Gegengewicht ganz zu verzichten.

ZUSÄTZLICHE AUSRÜSTUNG

  • Rauchdichtheitsklasse Sa und S200 nach PN-EN 13501-2:2016 auf individuelle Anfrage möglich
  • Explosionsgeschützte Ausführung nach EN, ATEX auf individuelle Anfrage möglich
  • Torelemente mit der Möglichkeit der Oberflächenbehandlung in jeder RAL-Farbe oder in Edelstahl
  • Einsatz eines elektrischen Antriebs, auch mit manueller Öffnungsmöglichkeit
  • Ausführung mit Durchgangstür ohne Schwelle
  • Möglichkeit der Verriegelung des Flügels in geschlossener Position
  • Anschluss einer breiten Palette von elektrischem Zubehör wie Brandmeldeanlagen, Torüberwachung, Zugangskontrolle möglich
  • Brandmeldezentrale mit Pufferstromversorgung, vorbereitet für den Anschluss an die bauseitige Brandmeldeanlage und/oder lokale Rauch-/Temperaturmelder
  • Elektrisches Zubehör kann in der Brandmeldezentrale enthalten sein: erhöhte Schalttafel, Melder [Rauch, Temperatur, Rauch/Temperatur], Signalgeber [akustisch, optisch, optisch/akustisch], Öffnungs- und/oder Schließmelder
