Rodzaje zabezpieczeń przeciwpożarowych – przewodnik inżynieryjny po systemach ochrony ppoż.
Pożar w budynku komercyjnym lub przemysłowym potrafi rozprzestrzenić się na całe piętro w mniej niż 4 minuty. Tyle czasu dzieli bezpieczną ewakuację od katastrofy, jeśli zabezpieczenia przeciwpożarowe są źle dobrane, niekompletne lub traktowane wybiórczo. W nowoczesnym projektowaniu i zarządzaniu nieruchomościami kluczowe staje się pytanie nie o to, czy w obiekcie znajdują się jakiekolwiek zabezpieczenia, ale czy działają one wspólnie jako zintegrowany system.
Sama gaśnica proszkowa lub koc gaśniczy to zaledwie środki podręczne. Profesjonalne zabezpieczenia ppoż wymagają pełnej synergii między dwoma obszarami technologicznymi: systemami czynnymi (aktywnymi) oraz biernymi (pasywnymi). Poznaj szczegółową architekturę inżynieryjną, która naprawdę chroni budynek, ludzi oraz ciągłość procesów biznesowych przed ogniem.
Czynne a bierne zabezpieczenia przeciwpożarowe – definicje i synergia
Zgodnie z polskim prawem budowlanym – w tym Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie oraz normami z serii PN-EN 13501 – ochrona ppoż. obiektu musi mieć charakter wielowarstwowy.
| Cecha systemu | Czynne zabezpieczenia przeciwpożarowe | Bierne zabezpieczenia ppoż |
| Mechanizm działania | Wymagają zewnętrznego bodźca (detekcja dymu, wzrost temperatury) oraz zasilania. | Działają stale, bez potrzeby wyzwalania sygnałem elektrycznym lub automatyki. |
| Główna funkcja | Wczesne wykrycie ognia, alarmowanie, inicjowanie ewakuacji i tłumienie pożaru w zarodku. | Fizyczne ograniczenie strefy pożaru, ochrona konstrukcji nośnej, ochrona dróg ewakuacji. |
| Kluczowa cecha | Zależne od sprawności instalacji, czujników i mediów (prąd, woda, gaz). | Całkowicie niezależne od awarii zasilania budynku (mechanizm fail-safe lub grawitacyjny). |
| Przykłady | Czujki dymu, systemy SSP/SAP, tryskacze, klapy oddymiające (SOAC). | Bramy ogniowe, kurtyny dymowe, drzwi wahadłowe, zabezpieczenia przepustów. |
Wniosek dla projektanta i inwestora jest następujący - systemy czynne i bierne nie konkurują ze sobą, lecz tworzą komplementarny, dwuwarstwowy system bezpieczeństwa. Podczas gdy automatyka czynna ma za zadanie jak najszybciej wykryć anomalie i podjąć próbę stłumienia ognia w zarodku, zabezpieczenia pasywne stanowią ostateczną, fizyczną barierę ochronną. Gwarantują one, że konstrukcja obiektu zachowa stabilność strukturalną, a drogi ucieczki pozostaną wolne od ognia i dymu, nawet w przypadku całkowitej awarii zasilania, systemów IT czy instalacji wodnej. Dopiero takie podejście pozwala na prawidłową realizację zaawansowanych scenariuszy pożarowych.
Czynne zabezpieczenia przeciwpożarowe – automatyczna detekcja i reakcja
Czynne systemy stanowią pierwszą linię obrony w scenariuszu pożarowym. Ich głównym celem jest skrócenie do minimum czasu od momentu pojawienia się zarzewia ognia do podjęcia akcji gaśniczej lub ewakuacyjnej.
- Instalacje sygnalizacji pożarowej (ISP/SSP) - oparte na nowoczesnych, adresowalnych czujkach dymu, ciepła i płomienia. Czas detekcji tlącego się ognia w systemach czwartej generacji wynosi poniżej 60 sekund.
- Stałe urządzenia gaśnicze (SUG) - systemy tryskaczowe (wodne), mgły wodnej oraz zaawansowane systemy gazowe (dwutlenek węgla CO₂, gazy czyste jak FM-200 czy Novec 1230), które gaszą ogień bez niszczenia infrastruktury IT czy serwerowni.
- Systemy oddymiania i odprowadzania ciepła (SOAC) - klapy dymowe, kurtyny dymowe oraz wentylatory strumieniowe, których zadaniem jest grawitacyjne lub mechaniczne usunięcie toksycznych produktów spalania i utrzymanie warstwy czystego powietrza nad podłogą.
Bierne zabezpieczenia ppoż – cztery filary pasywnej ochrony strukturalnej
Gdy w budynku dochodzi do awarii zasilania lub uszkodzenia magistrali sterującej systemów czynnych, to właśnie bierne zabezpieczenia ppoż decydują o tym, czy konstrukcja wytrzyma obciążenie termiczne, a ludzie zdołają opuścić zagrożone sektory.
1. Ochrona konstrukcji nośnej (Klasa R)
Nieosłonięte elementy stalowe tracą swoją stabilność i nośność strukturalną już w temperaturze ok. 550°C, co w warunkach pożaru rozwiniętego następuje po 10–15 minutach. Ochrona pasywna polega na stosowaniu natrysków ogniochronnych, farb pęczniejących (intumescencyjnych) oraz obudów z płyt z wełny mineralnej lub silikatowo-cementowych, co pozwala podnieść klasę odporności konstrukcji od R30 do R120 i wyżej.
2. Podział budynku na strefy pożarowe (Klasy EI / EW)
Ściany i stropy oddzielenia pożarowego dzielą obiekt na mniejsze kubatury, uniemożliwiając swobodne rozprzestrzenianie się płomieni. Zgodnie z Warunkami Technicznymi, maksymalna powierzchnia strefy pożarowej jest ściśle ograniczona (np. dla hal magazynowych bez SUG wynosi 2000 m², z systemem tryskaczowym – odpowiednio więcej). Wszystkie otwory w takich ścianach muszą być zamknięte przegrodami o analogicznej klasie odporności ogniowej.
3. Zabezpieczenie dróg ewakuacyjnych
Korytarze, klatki schodowe oraz przedsionki pożarowe muszą pozostać wolne od ognia i dymu. Służą temu certyfikowane drzwi pożarowe, klapy odcinające oraz specjalistyczne bramy przeciwpożarowe, które odcinają strefę objętą pożarem od ciągów ewakuacyjnych.
4. Uszczelnienia i przepusty instalacyjne
Każde przejście rury sanitarnej, kabla elektrycznego czy kanału wentylacyjnego przez ścianę ppoż. przerywa jej ciągłość. Pasywne zabezpieczenia przepustów obejmują stosowanie pęczniejących kołnierzy, opasek, poduszek oraz specjalistycznych mas uszczelniających (mastyków), które pod wpływem temperatury zwiększają swoją objętość i szczelnie blokują otwór.
Zaawansowane parametry techniczne przegród ppoż. – okiem inżyniera
Projektując zabezpieczenia ppoż. dla obiektów przemysłowych i komercyjnych, należy wyjść poza podstawowe pojęcia szczelności (E) i izolacyjności (I). Systemy zamykania stref podlegają rygorystycznym klasyfikacjom europejskim, które określają ich przydatność w wymagających środowiskach.
Trwałość mechaniczna i klasy samoczynnego zamykania (C)
Zgodnie z normą zharmonizowaną EN 16034, zamknięcia ogniowe klasyfikuje się pod kątem zdolności do samoczynnego zamykania w klasach od C0 do C5.
- Klasa C5 oznacza, że urządzenie przeszło pełne badania laboratoryjne obejmujące aż 200 000 cykli otwarcia i zamknięcia bez utraty swoich właściwości mechanicznych i ppoż.
- Jest to parametr krytyczny dla przegród pracujących w trybie ciągłej logistyki wewnątrzzakładowej.
Fizyka dymoszczelności - klasa Sa a S200
Ponieważ ponad 70% ofiar pożarów ginie w wyniku zatrucia tlenkiem węgla i toksycznymi gazami, dymoszczelność przegród (klasyfikowana wg EN 13501-2) jest parametrem kluczowym:
- Klasa Sa (dymoszczelność w temperaturze otoczenia) - badana przy ciśnieniu 50 Pa w temperaturze 20°C. Weryfikuje, czy przegroda zatrzyma tzw. „zimny dym” w początkowej fazie pożaru. Maksymalny dopuszczalny wyciek dymu nie może przekraczać 3 m³/h na metr szczeliny.
- Klasa S200 (dymoszczelność w podwyższonej temperaturze) - badanie przeprowadzane w temperaturze aż 200°C. Parametr ten jest bezwzględnie wymagany dla zamknięć otworów na pionowych drogach ewakuacyjnych oraz w budynkach wysokościowych.
Logika automatyki, czyli matryca sterowań ppoż. i integracja z BMS
Nowoczesna brama ppoż. nie działa w izolacji. Jest elementem wykonawczym matrycy sterowań ppoż. obiektu. Systemy sterowania bramami i kurtynami muszą gwarantować:
- Dwufazowe domykanie (tryb ewakuacyjny): np. chwilowe zatrzymanie płaszcza bramy kurtynowej na wysokości 2,5 m w celu umożliwienia ucieczki ludzi, a następnie pełne domknięcie.
- Regulację kolejności zamykania (RKZ): w bramach dwuskrzydłowych rozwieranych system mechaniczny lub automatyczny musi zapewnić, że skrzydło bierne zamknie się przed skrzydłem czynnym, gwarantując pełną szczelność ogniową.
- Pętlę zwrotną do BMS: przekazywanie w czasie rzeczywistym sygnałów o stanie przegrody (otwarta / zamknięta / awaria / ruch) za pomocą styków bezpotencjałowych.
Przegląd systemowych rozwiązań Małkowski-Martech S.A.
Jako część globalnej grupy ASSA ABLOY, firma Małkowski-Martech S.A. projektuje i produkuje certyfikowane systemy zamknięć ogniowych dostosowane do indywidualnych wymagań architektonicznych.
- Bramy kurtynowe przeciwpożarowe (rolowane)
Wykorzystują elastyczny płaszcz z wielowarstwowej tkaniny z włókna szklanego zbrojonego drutem stalowym, nawijany na wał. Idealne przy minimalnym nadprożu. Wśród bram kurtynowych znajdziesz następujące modele:
- Marc-Ok+: kompaktowy model (kaseta zaledwie 300 × 325 mm) z systemem szybkiego montażu (skrócenie czasu instalacji o 25%). Klasy: EI 30, EI 60.
- Marc-Ok: dedykowany wyższym klasom odporności (EI 60, EI 90, EI 120).
- Marc-Ok dymoszczelna: łączy ochronę ogniową do EI 120 z certyfikowaną dymoszczelnością Sa.
- Marc-K: lekka brama kurtynowa klasy EW (kontrolowane promieniowanie cieplne) przeznaczona do zabezpieczania otworów o bardzo dużych rozpiętościach.

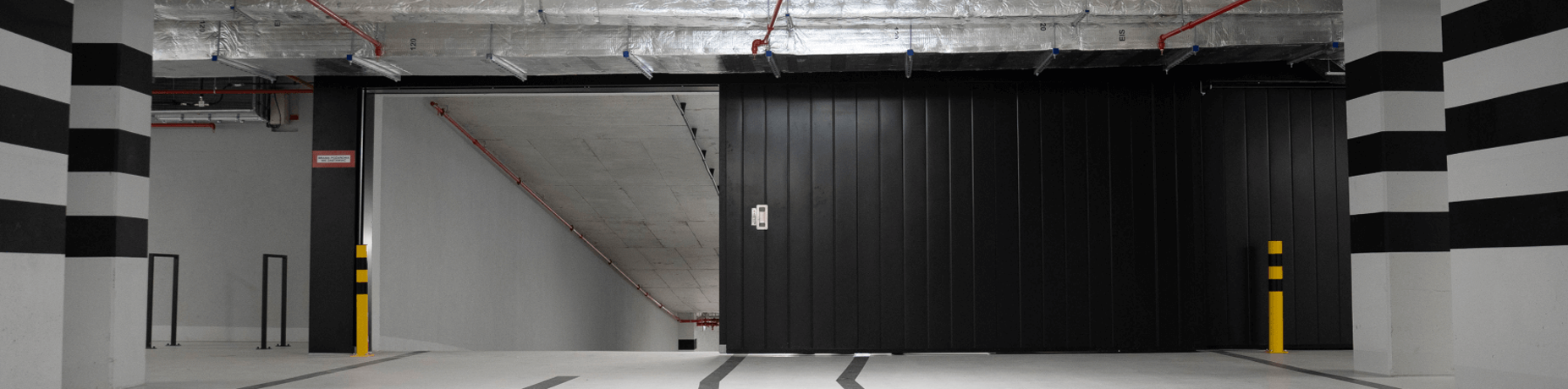

2. Bramy przesuwne i teleskopowe
Standard w obiektach przemysłowych i logistycznych. Bramy przesuwne dostępne są w wariantach jednoskrzydłowych oraz wieloskrzydłowych (teleskopowych), co pozwala na oszczędność miejsca w strefie odstawczej wzdłuż ściany pożarowej. Oferują najwyższe klasy odporności (do EI 120) przy grubości skrzydła 60 mm lub 100 mm.
3. Bramy opuszczane pionowo (Marc-O, Marc-Od, Marc-Ot)
Stworzone do lokalizacji, w których brakuje przestrzeni bocznej. Skrzydło bramy opuszczanej opada grawitacyjnie z góry, a w stanie otwartym chowa się w pakiet nad otworem. Model Marc-Ot dedykowany jest do trudnych warunków w tunelach i przejściach podziemnych, Marc-O sprawdzą się w zakładach produkcyjnych, halach magazynowych i obiektach kultury, natomiast Marc-Od zapewnia pełną dymoszczelność.
4. Bramy rozwierane przeciwpożarowe (Marc-D)
Bramy rozwierane oraz model Marc-D to klasyczne rozwiązanie skrzydłowe oparte na płytach z wełny mineralnej o wysokiej gęstości (min. 170 kg/m³) wzmocnionych stalowymi prętami (rozwiązanie chronione Patentem Europejskim nr WO 02/079600 A1). Stosowane przy otworach do ok. 4 m szerokości, zapewniając bezbarierową funkcję przejściową w codziennej eksploatacji.
5. Drzwi wahadłowe (Marc-Wh) i zamknięcia systemów transportowych
- Marc-Wh: to drzwi wahadłowe zaprojektowane dla dwukierunkowych, intensywnych ciągów komunikacyjnych (ruch pieszy, wózki widłowe). Pracują w klasie trwałości C5, zapewniając natychmiastowe samoczynne domknięcie.
- Zamknięcia systemów transportowych: specjalistyczne klapy i kurtyny ppoż. integrowane bezpośrednio z liniami produkcyjnymi i taśmociągami. W momencie alarmu automatyka zapewnia bezpieczne zatrzymanie przenośnika i szczelne odcięcie otworu technologicznego bez uszkodzenia taśmy.
6. Wykonania specjalne: strefy zagrożenia wybuchem (ATEX)
Dla przemysłu chemicznego, petrochemicznego, drzewnego czy młynarskiego systemy Małkowski-Martech (np. bramy przesuwne i kurtynowe) produkowane są w wersji przeciwwybuchowej zgodnej z dyrektywą ATEX. Zastosowanie osprzętu iskrobezpiecznego (Ex), uziemienia wszystkich elementów ruchomych oraz materiałów niegenerujących iskier mechanicznych gwarantuje pełne bezpieczeństwo w strefach zagrożenia wybuchem gazów lub pyłów.
Wymagania konstrukcyjne dla podłoży montażowych
Montaż ciężkich, wielkogabarytowych systemów ochrony pasywnej wymaga precyzyjnej weryfikacji nośności ścian wydzielenia pożarowego. Rodzaj podłoża determinuje właściwą technologię kotwienia:
- Ściany żelbetowe i murowane z silikatów - zapewniają optymalną gęstość i stabilność. Pozwalają na bezpośrednie kotwienie mechaniczne (kotwy rozporowe stalowe) lub chemiczne (kotwy wklejane) elementów jezdnych i prowadnic.
- Beton komórkowy (np. Ytong, Siporex) - ze względu na niską gęstość strukturalną materiału, montaż bram o dużej masie wymaga zastosowania szpilek przejściowych (kotwienie „na wylot” przez ścianę z płytami dociskowymi) lub wykonania stalowej podkonstrukcji wzmacniającej nadproże.
- Lekkie ściany szkieletowe (systemy G-K) - montaż bram ppoż. na ścianach lekkich jest możliwy wyłącznie przy zastosowaniu systemowej, wewnętrznej podkonstrukcji stalowej (profile o odpowiedniej grubości ścianki), zakotwionej bezpośrednio do stropu i podłoża, przygotowanej na etapie wznoszenia ściany.
5 krytycznych błędów przy projektowaniu i doborze zabezpieczeń ppoż.
- Dopasowywanie bramy do otworu „na oko” - każda brama ppoż. posiada unikalny raport z badań ogniowych określający jej maksymalne wymiary graniczne. Wykroczenie poza te wymiary unieważnia certyfikat.
- Mylenie odporności ogniowej (EI) z dymoszczelnością - standardowa brama ogniowa bez dedykowanego systemu uszczelek pęczniejących i gumowych chroni przed temperaturą, ale przepuści toksyczne, chłodne gazy w pierwszej fazie pożaru.
- Brak wolnej przestrzeni odstawczej (strefy schowania) - projektowanie bram przesuwnych bez uwzględnienia wolnego odcinka ściany potrzebnego na schowanie skrzydła. W takich sytuacjach należy bezwzględnie zastosować układ teleskopowy lub bramę kurtynową.
- Zaniedbanie koordynacji międzybranżowej - brak integracji automatyki bramy z centralą SSP/SAP obiektu, co uniemożliwia realizację scenariusza pożarowego i zamykanie stref w trybie fail-safe.
- Brak planu serwisowego i konserwacji - traktowanie przeglądów jako zbędnego kosztu. Niesprawny elektrotrzymacz lub uszkodzony regulator kolejności zamykania (RKZ) oznaczają całkowitą niewydolność systemu w godzinie próby.
Przepisy prawne i obowiązek konserwacji
Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, urządzenia ppoż. (w tym bramy, kurtyny i drzwi przeciwpożarowe) są instalacjami technicznymi, które muszą być poddawane przeglądom technicznym i czynnościom konserwacyjnym nie rzadziej niż raz w roku.
W przypadku obiektów przemysłowych lub logistycznych o wysokim natężeniu ruchu, rekomenduje się przeprowadzanie przeglądów autoryzowanych co 6 miesięcy. Brak aktualnego wpisu w książce eksploatacji obiektu oraz brak protokołu z przeglądu jest podstawą do zakwestionowania ważności certyfikatu ppoż. przez Państwową Straż Pożarną oraz odmowy wypłaty odszkodowania przez ubezpieczyciela w przypadku zaistnienia szkody pożarowej.
FAQ – najczęściej zadawane pytania o zabezpieczenia przeciwpożarowe
Czym różni się brama kurtynowa od rolety przeciwpożarowej?
W ujęciu potocznym i handlowym pojęcia te stosuje się zamiennie. Kluczowa różnica leży w certyfikacji. Urządzenie posiadające klasyfikację odporności ogniowej EI lub EW wg normy EN 16034 to brama przeciwpożarowa rolowana (kurtynowa). Produkt bez odpowiednich raportów z badań w akredytowanym instytucie (np. ITB) to zwykła roleta przemysłowa, która nie pełni funkcji oddzielenia ogniowego.
Czy brama przeciwpożarowa zamknie się w przypadku całkowitego braku prądu?
Tak. Wszystkie systemy zamykania Małkowski-Martech projektowane są zgodnie z zasadą fail-safe. W wersji grawitacyjnej (z przeciwciężarem lub napędem grawitacyjnym) odcięcie zasilania powoduje zwolnienie elektrotrzymacza magnetycznego i samoczynne, kontrolowane zamknięcie przegrody pod wpływem siły grawitacji. W wersjach z napędem elektrycznym automatyka korzysta z zasilaczy buforowych lub mechanizmów sprężynowych.
Gdzie projektant może pobrać pliki BIM i rysunki DWG urządzeń?
Kompletne wsparcie projektowe, w tym karty katalogowe KWZ (Karty Warunków Zabudowy), aprobaty techniczne, Deklaracje Właściwości Użytkowych (DoP), rysunki CAD w formacie DWG oraz gotowe, parametryczne modele BIM dla środowisk Revit czy ArchiCAD (w klasach EI 30, EI 60, EI 120) są dostępne bezpłatnie w Strefie Architekta na stronie malkowski.pl.
