Marc-Ok dymoszczelna

Brama kurtynowa elastyczna w wykonaniu dymoszczelnym

Produkt - Marc-Ok dymoszczelna
Odporność ogniowa:

EI 60 EI 120

Grubość płaszcza:

9 mm - 6 kg/m2 EI60 / EW120
18 mm - 9 kg/m2 EI90 / EW120, EI120 / EW120

Minimalne wymiary kasety:

250 x 275 (EI60), 325 x 350 (EI120)

Wymiar bramy:

Dopasowany do indywidualnego zamówienia Klienta

MATERIAŁY DO POBRANIA

1

Dymoszczelność Sa i S200 potwierdzona znakiem CE

Realizując postanowienia normy EN 16034:2014 gwarantujemy ograniczenie przenikania dymu przez bramę zgodnie z wymaganiami klas Sa i S200 (wg PN-EN 13501-2:2016)

2

Niezwykle lekka konstrukcja

3

Szybki i łatwy montaż bramy

system uproszczonego „wsuwania” i blokowania wału pozwala skrócić czas montażu nawet o 25%

4

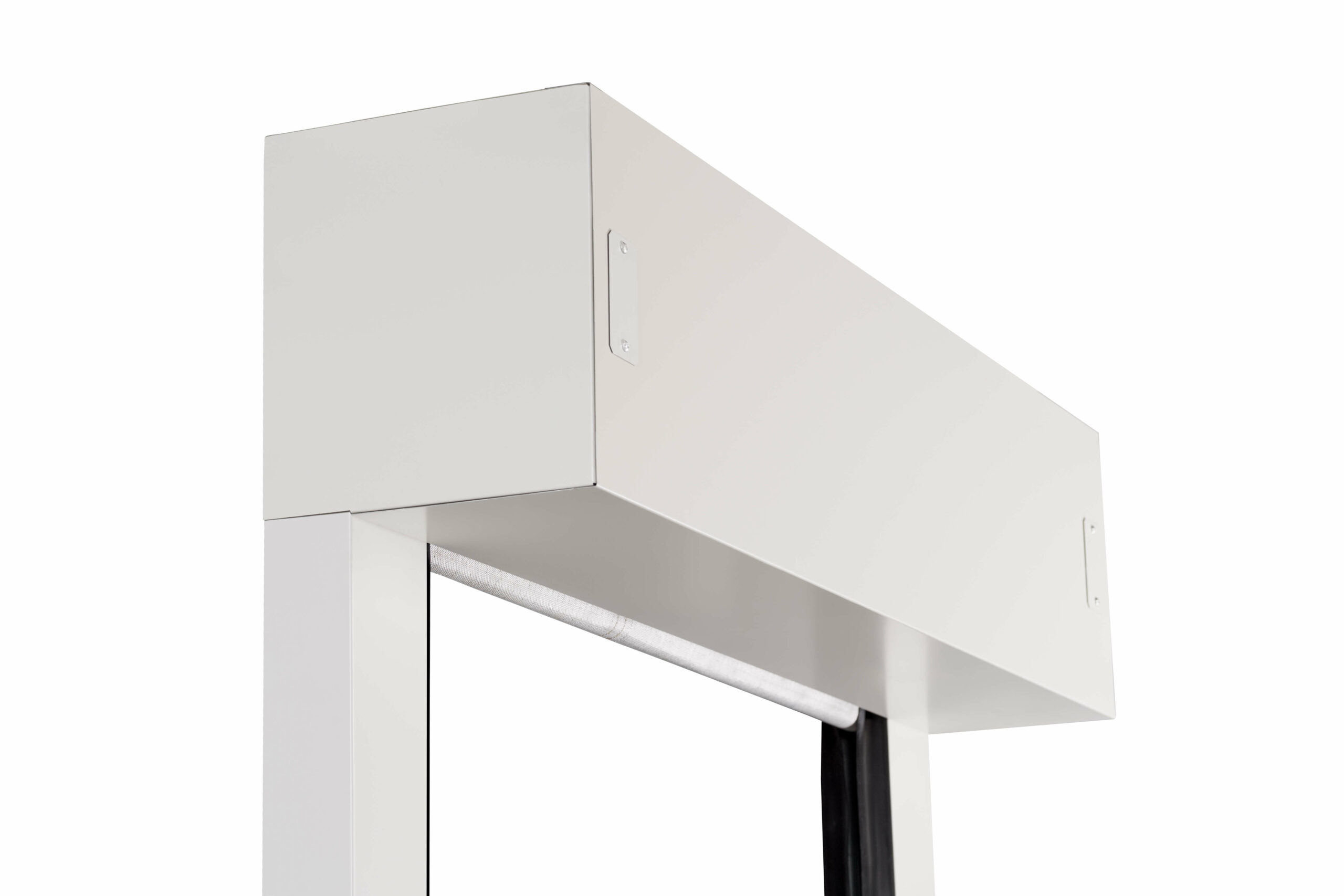

Efekt gładkiej kasety

zlicowanie kasety z prowadnicami dla EI60

5

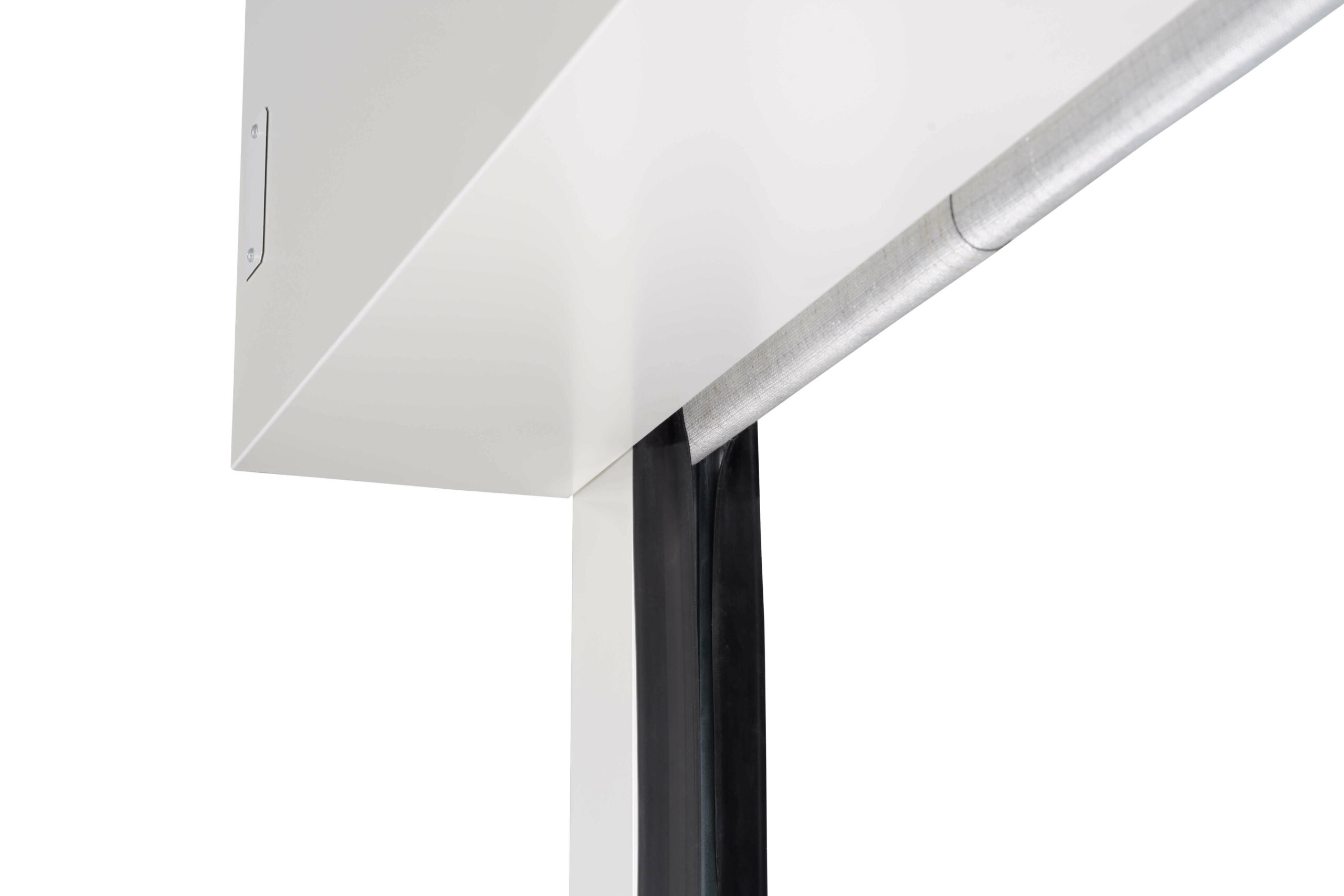

Niewidoczny płaszcz

płaszcz schowany, nie wystający poza kasetę

Opis, budowa i właściwości bramy

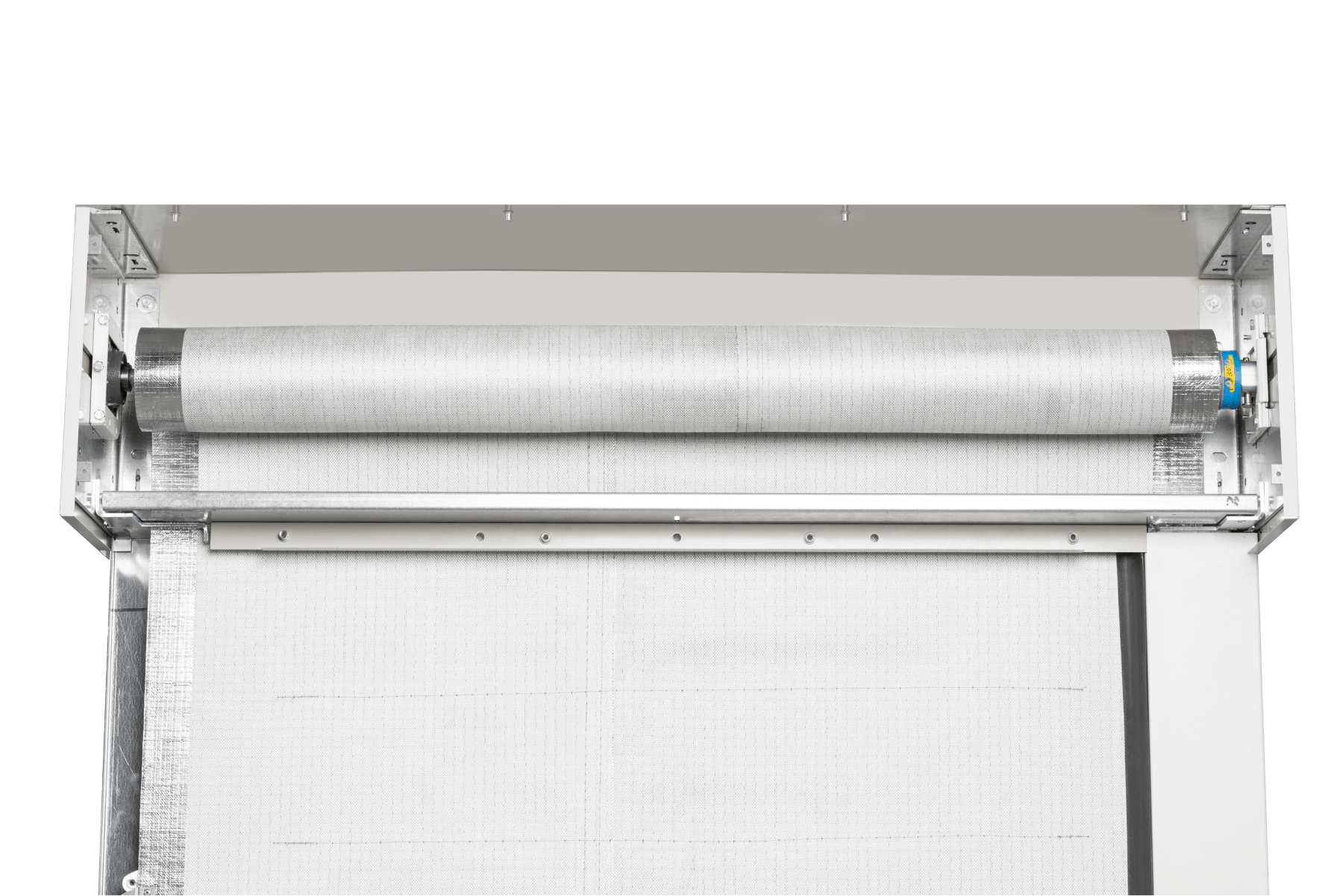

Przeciwpożarowa brama kurtynowa typu Marc-Ok składa się z następujących elementów: płaszcza kurtyny, prowadnic, wału nawojowego, wsporników wału i napędu typu VIC. Sam płaszcz składa się z trzech warstw wielowarstwowej tkaniny dla bramy w klasie EI60 i z pięciu w klasie EI120. Główny składnik wielowarstwowej tkaniny płaszcza stanowi włókno szklane wzmocnione drutem stalowym. Górna krawędź płaszcza kurtyny zamocowana jest do wału nawojowego. Wzdłuż dolnej krawędzi płaszcza znajduje się balast bramy umożliwiający jego prawidłowe napięcie (brak marszczeń i odpowiednie nawinięcie), co stanowi jego dodatkowe usztywnienie. Do przegrody budowlanej mocowane są wsporniki wału nawojowego. Wał nawojowy wraz ze wspornikami znajduje się w osłonie. Osłona wału wykonana jest z blachy stalowej ocynkowanej o grubości 0,7 - 1,0 mm. Krawędzie pionowe płaszcza zaopatrzone są w prowadniki, które prowadzone są w prowadnicach profilowanych. Prowadnica w przekroju ma

wymiar 80 x 120 mm. Maskownica prowadnicy wykonana jest z blachy stalowej ocynkowanej grubości 0,7 mm. Maskownice prowadnic i kasety mogą być wykonane z blachy ocynkowanej w trzech podstawowych kolorach RAL 7035, 7016, 9002 i 9010. Istnieje możliwość wyboru innego koloru lub wykonanie nierdzewne. Na życzenie klienta istnieje opcja wykonania wariantu dymoszczelnego czy też podłączenie szerokiego zakresu osprzętu elektrycznego tj. systemu sygnalizacji pożaru, monitoringu położenia bramy czy też kontroli dostępu. Brama o mniejszych wymiarach zamiast napędu elektrycznego i czujek podłączonych do systemu SAP może być wyposażona w termiczny wyzwalacz topikowy i system zabezpieczający, który dzięki sprężynie amortyzującej zwijającej zapobiega zbyt gwałtownemu opadowi płaszcza, aby nie stwarzać zagrożenia uszkodzenia ciała.

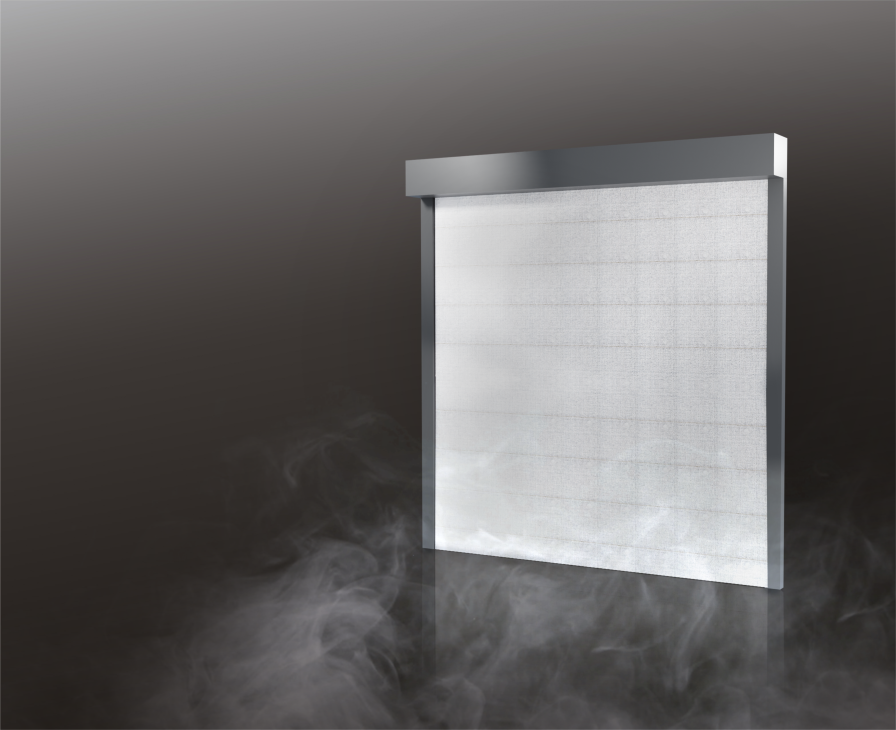

Zastosowanie produktu Marc-Ok dymoszczelna

Zastosowanie

Jaka sama definicja dymoszczelności wskazuje, podstawowym zadaniem bramy w takim wykonaniu jest powstrzymanie rozprzestrzeniania się dymu, który jest równie niebezpieczny co sam ogień. Realizując postanowienia normy EN 16034:2014 gwarantujemy ograniczenie przenikania dymu przez bramę zgodnie z wymaganiami klas Sa i S200 (wg PN-EN 13501-2:2016).

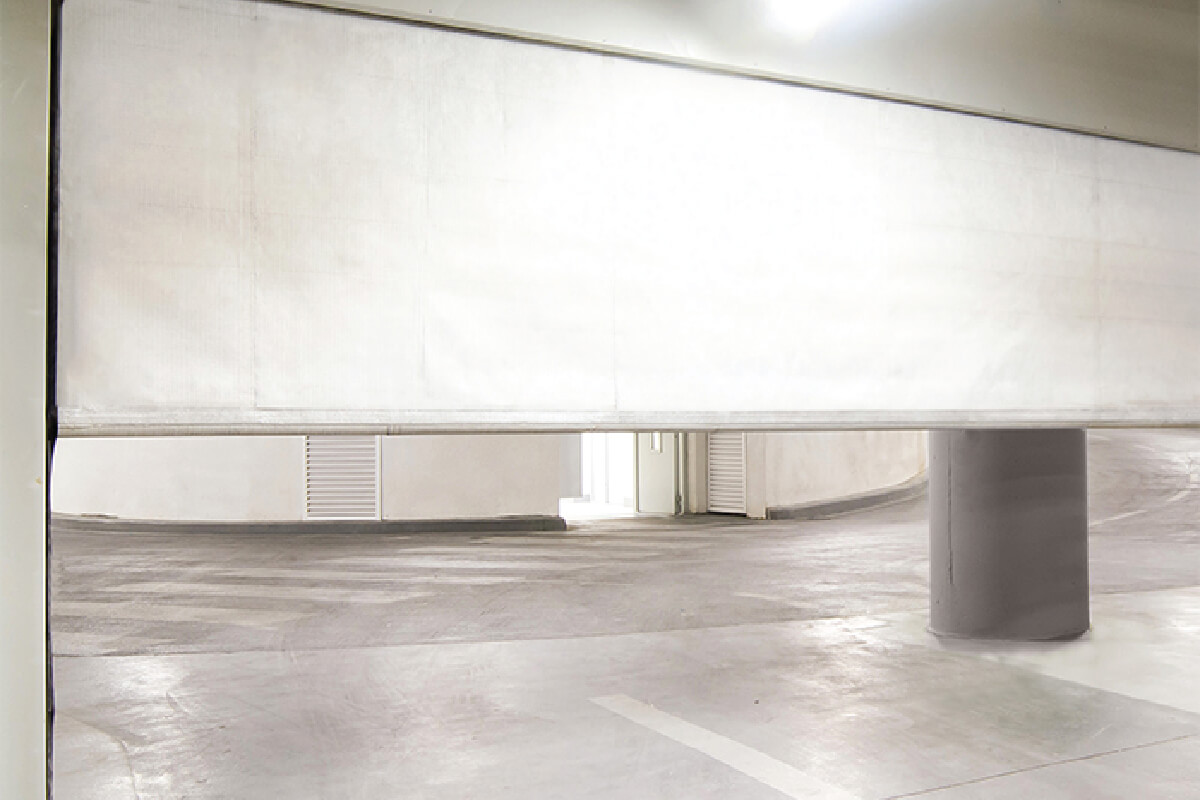

Przeciwpożarowe elastyczne bramy kurtynowe Marc-Ok przeznaczone są do oddzielenia stref pożarowych zgodnie z obowiązującymi przepisami przeciwpożarowymi wewnątrz, jak i na zewnątrz budynków oraz na drogach systemów transportowych.

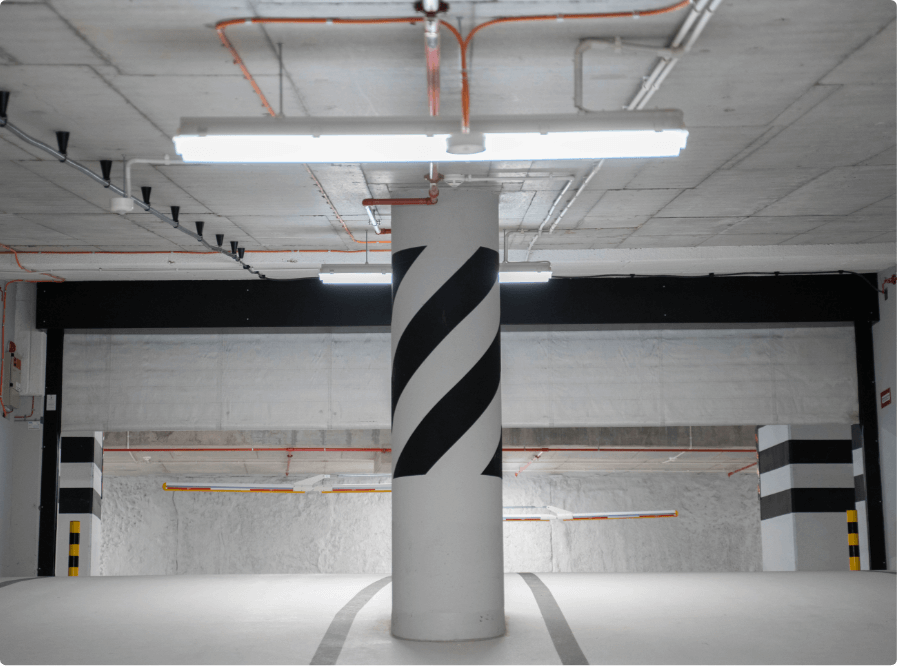

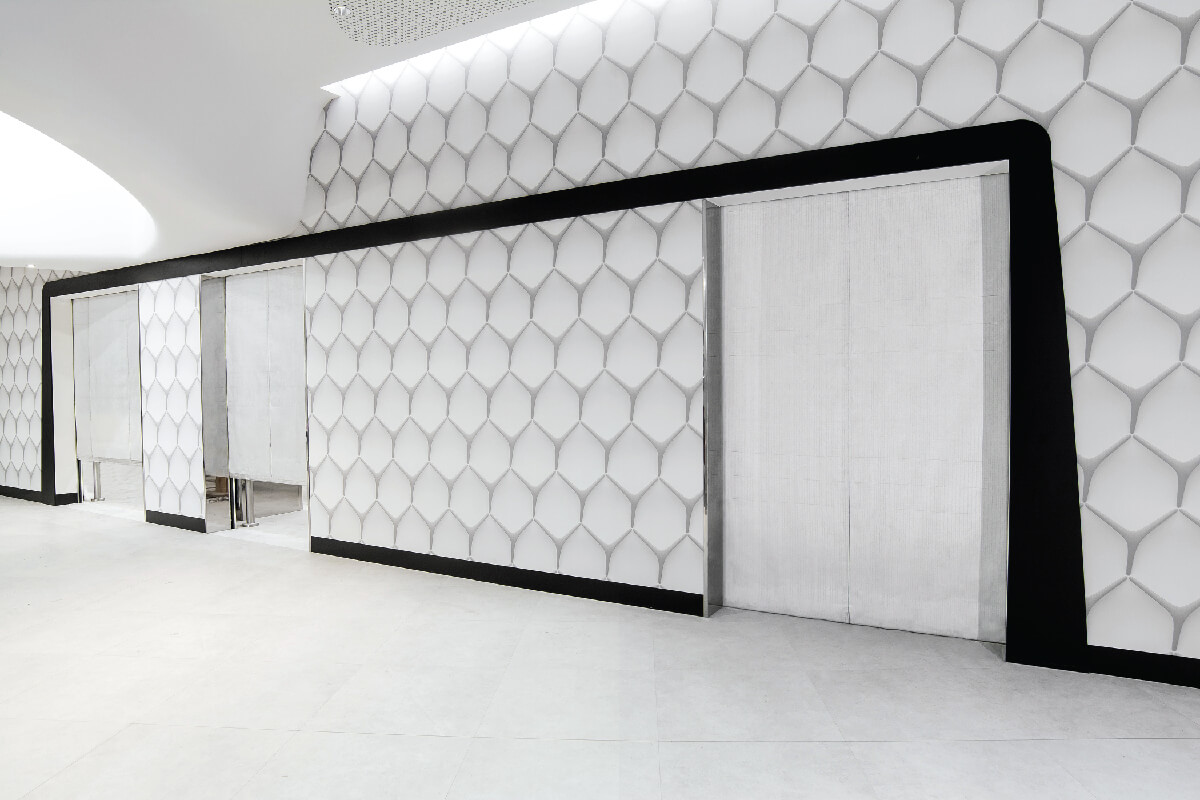

Dzięki małej wysokości wymaganego do montażu nadproża, kurtyna sprawdza się idealnie w przegrodach budowlanych, w szczególności garażach podziemnych i galeriach handlowych, gdzie ważny jest każdy centymetr powierzchni użytkowej oraz zminimalizowanie gabarytów bram. W przypadku lokalizacji na zewnątrz, istnieje możliwość montażu na wspornikach dystansowych w celu zniwelowania wystąpienia zjawiska mostka termicznego.

Marc-Ok są elastycznymi zamknięciami stref pożarowych i ze względu na bardzo wysoką klasę odporności ogniowej mogą być z powodzeniem wykorzystywane jako alternatywa dla biernych zabezpieczeń przeciwpożarowych o większych warunkach zabudowy. Mogą być również montowane w tandemie z bramą lub roletą bez odporności ogniowej.

Zasady Działania

W przypadku bram kurtynowych z napędem elektrycznym płaszcz nawinięty jest na wał i utrzymywany w pozycji otwartej poprzez hamulec lub samohamowną przekładnię napędu. W przypadku wystąpienia sygnału zagrożenia pożarowego płaszcz zostaje zwolniony i następuje jego przemieszczenie do pozycji zamkniętej.

Bramy kurtynowe Marc-Ok o szerokości i wysokości nie większej niż 2,5m nie wymagają napędu elektrycznego. Brama jest wówczas uruchamiana termicznym wyzwalaczem topikowym, który w temperaturze ok. 74 °C zostaje zwolniony i płaszcz kurtyny rozwija się zamykając strefę pożarową. Sprężyna skrętna umieszczona w wale zapewnia stałą prędkość zamykania, a ponowne otwarcie bramy nie wymaga użycia dodatkowych elementów np. korb. Istnieje możliwość wykonania bram o niestandardowych wymiarach oraz bram z rozszerzonymi parametrami technicznymi - po indywidualnej konsultacji.

DODATKOWE WYPOSAŻENIE

  • możliwość podłączenia szerokiego zakresu osprzętu elektrycznego jak np. systemy sygnalizacji pożaru, monitoringu położenia bramy, kontroli dostępu,
  • centrala sygnalizacji pożarowej z zasilaczem buforowym, przygotowana do współpracy z obiektowym systemem sygnalizacji pożaru i/lub miejscowymi czujkami dymu/temperatury
  • elementy osprzętu elektrycznego mogą być dostępne w zestawie z centralą sygnalizacji pożarowej: pulpit sterowniczy wyniesiony, czujki [dymu, temperatury, dymu/temperatury], sygnalizator [akustyczny, optyczny, optyczno-akustyczny], czujnik otwarcia i/lub zamknięcia
  • napędy z opadem grawitacyjnym lub z możliwością ręcznego podnoszenia

Materiały do pobrania
